一、產品簡介

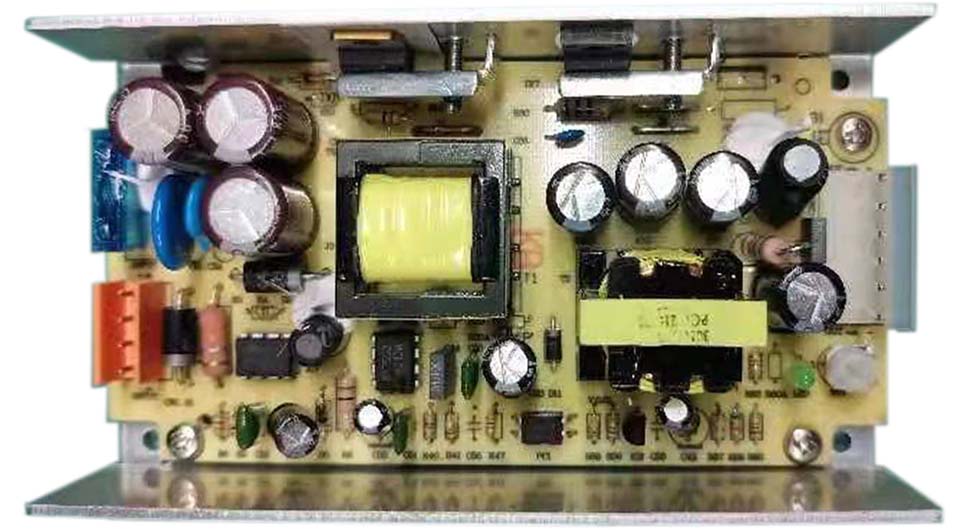

LD90W-SUD24-12是一款具有性能好、可靠性高、性價比高等特點的開關電源，體積小，關鍵器件采用高端品牌，支持滿負載工作，帶載能力強。有特別的工作環境適應能力，廣泛應用于軌道交通等行業，是理想的開關電源。
外觀尺寸：127 x 70 x 32(mm)
二、技術指標
1. 工作環境條件
| 項 目 | 技術指標要求 | 測試條件和說明 |
| 環境溫度： | -20℃~+70℃ | 輸入電壓24VDC,電源帶5A負載測試. |
| 儲存溫度： | -25℃~+85℃ | |
| 相對濕度： | 20%~93%RH | 無凝露 |
| 海拔高度： | 0-2000m | |
| 大氣壓力： | 106-79.5kPa | |
| 散熱方式： | 自冷 |
2. 輸入電氣特性
| 項 目 | 技術指標要求 | 測試條件和說明 | |
| 輸入電壓 | 額定值： | 24VDC | |
| 范 圍： | 9-36VDC | ||
| 輸入電流 | 10A | 輸入9VDC | |
| 輸入頻率 | ／ | ||
| 功率因數 | ／ | ||
| 泄漏電流 | ／ | ||
| 浪涌電流 | ／ | ||
| 電源效率 | ≥78% | ||
3. 輸出電氣特性
| 項 目 | 技術指標要求 | 測試條件和說明 |
| 直流輸出電壓 | V: +12.00V | |
| 輸出電壓調整范圍 | ±5% | |
| 輸出電壓精度 | ±1% | |
| 負載調整率 | ±1% | |
| 輸出額定電流 | 8.00A | |
| 輸出電流范圍 | 0-8.00A | |
| 額定輸出功率 | 96W | |
| 輸出紋波和噪音 | ≤150Mvp-p | |
| 電網調整率 | ±1% | |
| 上升時間 | 50MS | |
| 保持時間 | 20MS |
4. 保護功能
| 項 目 | 保護啟動條件 | 功能和說明 |
| 輸出過電流保護 | 110-200% | 打嗝模式 |
| 短路保護 | 有 | 打嗝模式 |
| 輸出過壓保護 | 無 | |
| 過溫保護 | 無 |
5. 絕緣等級
| 項 目 | 技術指標要求 | 測試條件和說明 | |
| 絕緣強度 | 輸入對輸出： | 1.5KVDC/1min ≤6mA | |
| 輸入對大地： | 1.5KVDC/1min ≤6mA | ||
| 輸出對大地： | 0.5KVDC/1min ≤6mA | ||
6.安全標準
| 項 目 | 依據標準及標準級別和說明 |
| 安全標準 | 按照Q31/0117000431C011-2015 |
7.其它特性
| 項 目 | 技術指標要求 |
| 振動 | 振動頻率：10-150Hz； |
| 加速度：２Ｇ | |
| 振動模式：正弦波 | |
| 測試時間：10分鐘/周期 | |
| 持續時間：30分鐘/每個方向 | |
| 防護等級 | IP20 |
備注：
1.如未特別說明，所有規格參數均在輸入為額定電壓，額定負載、25℃環境溫度下進行測試。
2.紋波和噪聲測量方法：使用一條12”雙絞線，同時終端并聯104/500V 電容，在20MHZ 帶寬下進行測量。
3.精度：包含設定誤差、線性調整率和負載調整率
8.連接方式
| 輸入接線端子 | 3.96-4P |
| 輸出接線端子 | 3.96-6P |
